焊接结构形式及设计内容
发表时间:2018-07-23     阅读次数:     字体:【

使用焊接方法制造的金属结构称为焊接结构。船体、球罐、起重机臂等都是焊接结构。

设计主要内容:(1)焊接结构材料的选择;(2)焊接方法的选择;(3)焊接接头工艺设计;包括焊缝布置的设计,焊接接头形式和坡口形式设计。(4)焊接材料、焊接参数的选择等。

1、焊接结构设计基本要求:1、实用性2、可靠性3、工艺性4、经济性

2、选材的一般原则:

1)WC<0.25%的碳钢(低碳钢),WC<0.4%的低合金钢焊接性好尽量选用。WC>0.5%的碳素钢,WC>0.4%的合金钢焊接性不好。

2)强度等级低的低合金钢的可焊性与低碳钢相似,但强度比低碳钢高,适当选用低合金钢代替低碳钢可以节省钢材,减轻结构重量。

3)尽量减少异种金属的熔焊。减少出现的问题复杂性,避免无法用熔焊的方法获得满意接头。

4)尽量选用尺寸较大的原材料或型材,以减少焊缝数量。

5)尽量采用廉价材料,以降低成本。

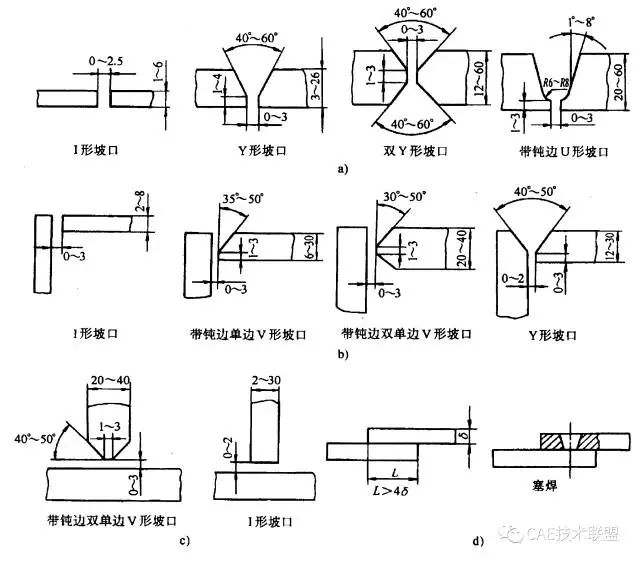

3、 焊接机构形式分为:对接接头、角接接头及T自行接头、搭接接头。

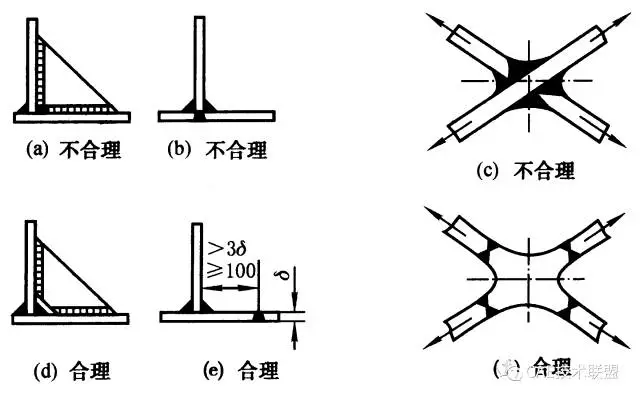

4、焊接接头形式设计:焊接接头是焊接结构最基本的组成部分,是影响结构性能与安全的关键因素。接头形式设计应根据焊接方法、结构形状与尺寸、强度要求、填充金属的量和坡口形式、加工难易等因素综合考虑。

常用焊接接头形式及特点:1)对接接头:受力均匀,接头质量易保证,应用最广;(2)搭接接头:受力不均匀,材料消耗大,一般用于薄板件;(3)角接接头:只连接,不能传递工作载荷;(4) T形接头:可传递载荷。

5、焊接桁架

1.定义:由杆件组成的通常具有三角形特征的承受横向弯曲载荷的构件。

2.特点:材料利用率高、耗材少、自重轻,常用于大跨度、承载小的场合。

3.桁架的结构形式:平面桁架(基本)和空间桁架(由平面桁架组成)。杆件只受轴向力,其连接点称为节点,通过焊接而成,节点之间的区间称为节间。杆件分为弦杆和腹杆。

4.关于节点。所有杆件轴心都要汇交于一点

6、焊接结构的制造工艺

基本流程:

生产组织与准备:技术准备、装备准备、材料准备等;

备料:原材料处理、放样、划线、下料、坡口加工、成形加工、制孔等;

装配与焊接;

质检;

热处理;

表面处理;

验收;

资料归档。

7、压力容器常用焊接结构设计:选择合适的焊缝坡口,方便焊材(焊条或焊丝)伸入坡口根部,以保证全熔透。

坡口选择因素:①尽量减少填充金属量;

②保证熔透,避免产生各种焊接缺陷;

③便于施焊,改善劳动条件;

④减少焊接变形和残余变形量,对较厚元件焊接应尽量选用沿厚度对称的坡口形式,如X形坡口等。

8、成形工艺基础-焊接:
